Тиристоры низкочастотные штыревого исполнения
Т122-20, Т122-25, Т122-32, Т222-20, Т222-25
предназначены для работы в силовых цепях постоянного
и переменного тока частотой до 500 Гц в различных
устройствах выполняющих преобразовательные функции.
Основные особенности:
• Герметичный металлостеклянный корпус.
• Штыревая конструкция.
• Минимальные потери в открытом состоянии.
• Климатическое исполнение - УХЛ2; Т2.

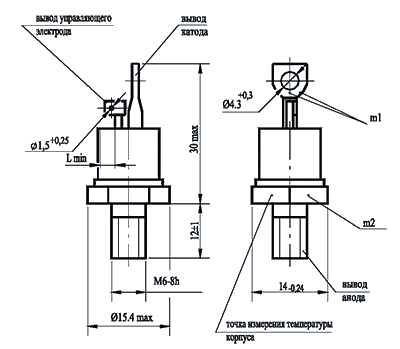

• Тип корпуса тиристора - ST2.
• Тип применяемого охладителя - О121, О221.
Тип прибора | Uобр.п Uобр.max, В | Uзс.п Uзс.max, В | Iос.п, А | Iос.ср, А | Uос.и Uос, В | Uу.нот, В | Iзс.и Iзс, мА |
---|---|---|---|---|---|---|---|
Т122-20 | 100-1200 | 100-1200 | 31 | 20 | 1,75 | 0,3 | 3 |
Т122-25 | 100-1200 | 100-1200 | 39 | 25 | 1,75 | 0,35 | 3 |
Т122-32 |
100-1200 |
100-1200 |
50 |
32 |
1,8 |
0,45 |
3 |
Т222-20 |
100-1300 |
100-1300 |
31 |
20 |
1,75 |
0,3 |
3 |
Т222-25 |
100-1300 |
100-1300 |
39 |
25 |
1,75 |
0,35 |
3 |
Тип прибора | Iу.от Iу.з.и, мА | Uу.от Uу.от.н, В | dUзс/dt, В/мкс | tвкл, мкс | tвыкл, мкс | |
---|---|---|---|---|---|---|
Т122-20 | 130 | 3 | 50-1000 | 10 | 63-100 | |
Т122-25 | 130 | 3 | 50-1000 | 10 | 63-100 | |
Т122-32 |
130 |
3 |
50-1000 |
10 |
63-100 | |
Т222-20 |
130 |
3 |
50-1000 |
10 |
63-100 | |
Т222-50 |
130 |
3 |
50-1000 |
10 |
63-100 |
■ Uобр. постоянное обратное напряжение - наибольшее напряжение, которое может быть приложено к прибору в обратном направлении;
■ Uобр. п. повторяющееся импульсное напряжение - наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения;
■ Uзс. п. повторяющиеся импульсное напряжение в закрытом состоянии - наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения;
■ Iос. постоянный ток в открытом состоянии - наибольшее значение тока в открытом состоянии;
■ Iос. п. повторяющийся импульсный ток в открытом состоянии - наибольшее мгновенное значение тока в открытом состоянии, включая все повторяющиеся переходные токи;
■ Iос. ср. средний ток в открытом состоянии - среднее за период значение тока в открытом состоянии;
■ Uос. и. импульсное напряжение в открытом состоянии - наибольшее мгновенное значение напряжения в открытом состоянии, обусловленное импульсным током в открытом состоянии заданного значения;
■ Uос. напряжение в открытом состоянии - падение напряжения на тиристоре в открытом состоянии;
■ Uу. нот. неотпирающее постоянное напряжение управления - наибольшее постоянное напряжение на управляющем электроде, вызывающее переключение тиристора из закрытого состояния в открытое;
■ Iзс. и. повторяющийся импульсный ток в закрытом состоянии - импульсный ток в закрытом состоянии, обусловленный повторяющимся импульсным напряжением в закрытом состоянии;
■ Iзс. постоянный ток в закрытом состоянии - ток в закрытом состоянии при определенном прямом напряжении;
■ Iобр. п. повторяющийся импульсный обратный ток - обратный ток, обусловленный повторяющимся импульсным обратным напряжением;
■ Iобр. постоянный обратный ток - обратный анодный ток при определенном значении обратного напряжения;
■ Iу. от. отпирающий постоянный ток управления - наименьший постоянный ток управления, необходимый для включения тиристора (из закрытого состояния в открытое);
■ Iу. от. и. отпирающий ток управления - наименьший импульсный ток управления, необходимый для включения тиристора;
■ Uу. от. постоянное отпирающее напряжение управления - напряжение между управляющим электродом и катодом тиристора, соответствующее отпирающему постоянному току управления;
■ Uу. от. и. импульсное отпирающее напряжение управления - импульсное напряжение на управляющем электроде, соответствующее импульсному отпирающему току управления;
■ Uзс /dt критическая скорость нарастания напряжения в закрытом состоянии - наибольшее значение скорости нарастания напряжения в закрытом состоянии, которое не вызывает переключение тиристора из закрытого состояния в открытое;
■ t вкл. время включения тиристора - интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим током;
■ t выкл. время выключения - наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизится до нуля, и моментом, в который определенное основное напряжение проходит через нулевое значение без переключения тиристора.
Поставка приборов подлежит предварительному согласованию.
