Тип:KТК

Керамический элемент конденсатора имеет трубчатую форму с электродами. КТК-ХХ 2.1:
К - конденсатор
Т - трубчатый
К - керамический
Х - номинальная емкость, нФ
Х - климатическое исполнение (УХЛ, Т)
2.1 - категория размещения по ГОСТ 15150 - 69

Значение рабочих температур от -60 до 85°С. Относительная влажность воздуха (95+3)% при температуре (25+5)°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих керамику, глазурь и металлизированное покрытие. Диэлектрик конденсаторов - материал керамический по ГОСТ 20419 - 83, подгруппа 340.1. Конденсаторы для внутренних и экспортных поставок соответствуют ТУ 16-673.099 - 87, требованиям техники безопасности по ГОСТ 12.2.007.0 - 75. ТУ 16-673.099-87

Основные параметры и размеры конденсаторов

Параметр Значение параметра для типов конденсаторов
КТК-2,2УХЛ2.1 КТК-3,9УХЛ2.1
Рабочее напряжение переменное высокой частоты, кВдейств, не более
–
8
Рабочее напряжение постоянного тока,
кВ, не более
12
12
Реактивная мощность, кВАр, не более 40 100
Номинальная частота, кГц – 66
Емкость, пФ 2200±20% 3900±20%
tgd, не более 1´10-3 5´10-4
Масса, кг, не более 0,600 0,816
Габаритные размеры, мм Æ73´118 Æ98´158,5
Гарантийная наработка, ч 15000 15000


КТК

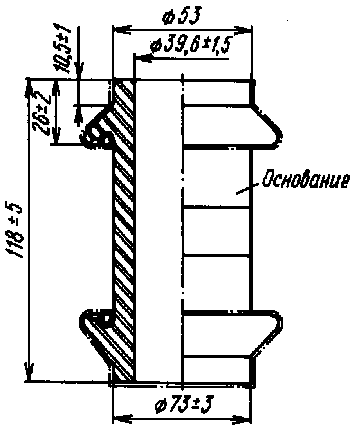

Габаритные, установочные и присоединительные размеры конденсатора КТК-2,2УХЛ2.1

КТК

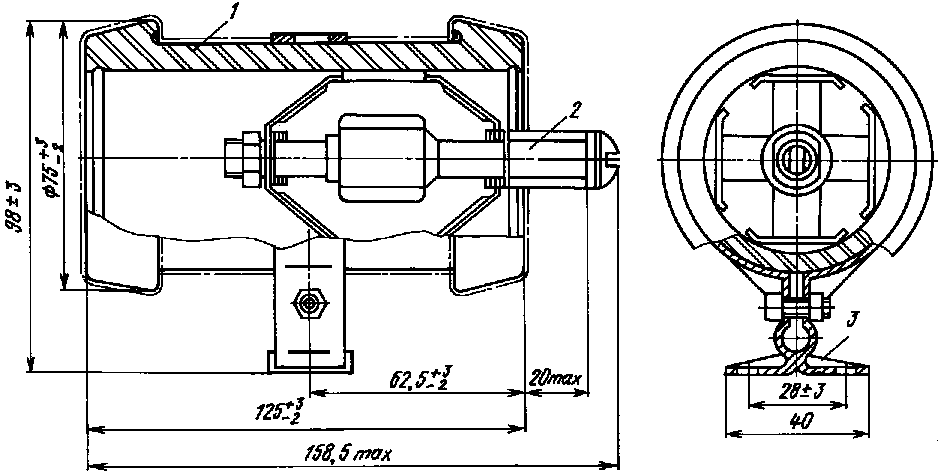

Габаритные, установочные и присоединительные размеры конденсатора КТК-3,9УХЛ2.1

1 - основание;
2 - вывод;
3 - хомут
